직매스팀배관(SIS SYSTEM)의 개요

- 열배관 지하매설 배관중 하나인 SIS SYSTEM은 기존 콘크리트 구조물 없이도 직접 매설이 가능하도록 고안된 방식으로 내관의 열팽창이 외관내에서 자체적으로 처리가 되기 때문에 우수한 단열효과, 빠른 시공기간, 뛰어난 안정성을 실현한 첨단 열배관이다. 넓은 범위의 온도에서 보다 안전하게 사용 할 수 있으며, 특히 고온 증기배관에 적합하다.


- 열배관의 지중직매배관 시스템 중 하나인 SIS시스템은 기존 콘크리트 구조물 없어도 직접매설이 가능하도록 고안된 방식(Direct buried Type)으로 내관의 열팽창이 외관내에서 즉, 자체적으로 처리가 되기 때문에 저렴한 자재비, 빠른 시공기간 뛰어난 안정성을 실현한 첨단 열배관 시스템이다.


- SIS는 직매열배관 중 PIP(Pre-Insulated pipe)시스템과 유사하나 구조 및 용도 등에서 확연히 구별되는데, 이중보온관은 130℃이하에서만 사용가능하지만 SIS는 넓은 범위의 온도(-60℃~600℃)에서 보다 안전하게 사용할 수 있다.


- 내관과 외관 사이의 보온재 및 Air Gap이 내관의 움직임(Expansion joint방향으로)은 허용하면서 완전히 밀폐된 구조이므로 진공처리가 가능하며 진공처리시 보온재의 수분 제거로 열전달이 현저히 줄어든다. 또한 외부로부터 수분침투가 불가하여 보온재 및 배관재가 안전하며 수중이나 지하침출수가 많은곳에서 사용가능하다.


- 콘크리트 블록이 없어도 Anchor설치가 가능하다.


- 전기방식(Cathodic corrosion protection)장치를 설치하여 핀홀등에 의한 국부부식을 예방할 수 있다.

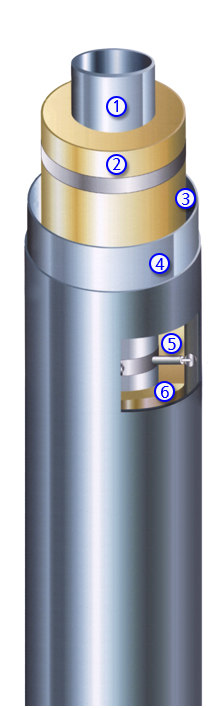

직매스팀배관(SIS SYSTEM) 구조


- 1. 내관 : Steel Carrier Pipe

내관의 선택은 관을 통해 공급되는 유체의 종류와 운용조건(온도, 압력 등)에 의해 결정된다. 압력배관용강관, 일반강관, 용접강관, SEAMILESS관, 스텐레스관, 동관 등이 있다.



- 2. 보온재 : Insulation Layer

증기관용 보온재는 암면, U-BRID, E-GLASS 등을 사용할 수 있으나 성능 및 취급성을 고려하여 암면(Mineral Wool)을 주로 사용한다.
Shell Mold Type의 Pipe cover형태가 주로 사용되며 사용온도, 진공처리 여부에 따라 두께가 달라진다.



- 3. 진공층 : Air Gap-Vacuum Layer

배관의 진공처리, 내관의 움직임이 가능하게 하는 중요한 공간으로 50mbar까지 진공처리가 기능하며 진공 처리시 장점은 다음과 같다.

- 열손실이 상당히 줄어든다.

- 부식의 원인인 습기와 산소가 함께 제거되어 부식방지 효과가 있다.



- 4. 외관 : Steel Jacket Pipe

외관은 내관과 보온재를 보호하고 외부의 토압과 도로하중을 견딜 수 있어야 하고 외부에는 부식방지를 위해 방식층이 코팅된다.



- 5. 방식층 : Corrosion Protection Layer

방식층은 PE(High Density PolyEthylene), 아스팔트(Asphalt)가 주로 사용되며 경우에 따라서 FRP(Fiberglass Reinforced Plastic)도 사용된다.



- 6. 서포트 : Roller Supports

외관 내에서 내관과 보온재를 지탱하며 간격을 유지하는 기능이 있고 열팽창시 응력이 발생치 않고 움직일(Sliding)수 있게 하는 기능을 해야 하며 일반적인 특성은 아래와 같다.

- 규격에 따라 6m 간격으로 설치됨
