◎ 보온재(Insulation)

중온수 및 보냉용(130℃이하):PUR(Rigid Polturethane Foam)

항 목	기준치	규격
겉모양	사용상 유해한 결함이 없을 것	-
밀 도	60㎏/㎡ 이상	EN 489
전단강도	200kPa 이상	KS M ISO 1922
압축강도(압축10%)	300kPa 이상	KS M ISO 844
굽힘강도	300kPa 이상	KS M ISO 1209-2
PUF와 내관과의 접착력	200kPa 이상	DS 2178
PUF와 외관과의 접착력	내관의 지지력 이상
CLOSED CELL 함유량	88%이상	KS M ISO 4590
흡수량	10% 이하	EN 489
열전도율	0.022㎉/mh℃이하	KS L 9016

◎ 외관(Casing Pipe)

매설용 : HDPE Pipe

검사 및 시험항목	기준치	규격
겉모양	사용상 유해한 결함이 없을 것	-
치수	사양서	-
밀 도	940~970㎏/㎡	KS M ISO 1183-1
산화도	0.50 이하	SFS 4239
충격강도	10mJ/㎟이상	KS M ISO 179-1
환경응력균열시험	200h 이상	KS M ISO 1872-2
신장율	500% 이상	KS M ISO 527-2
카본블랙함량	2.4±0.6%	KS M ISO 6964
용융유동지수	0.2~1.5g/10min	KS M ISO 1133-1
항복강도	17MPa이상	KS M ISO 527-2
길이방향변형율	3%이하	KS M ISO 2505

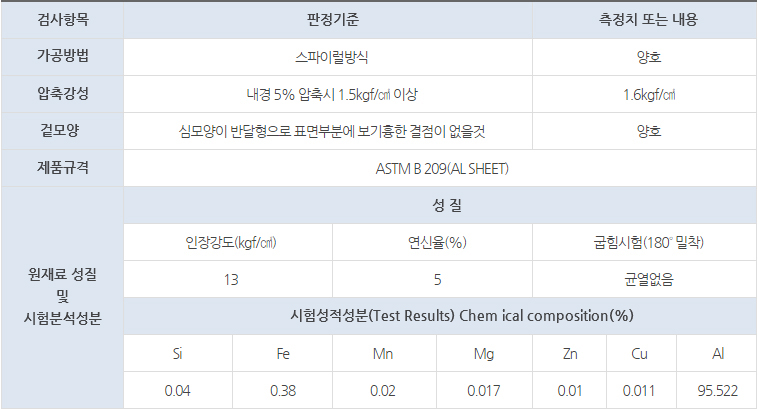

옥외 노출용 : Aluminum Spiral Pipe

검사항목	판정기준				측정치 또는 내용
가공방법	스파이럴방식				양호
압축강성	내경 5% 압축시 1.5kgf/㎠ 이상				1.6kgf/㎠
겉모양	심모양이 반달형으로 표면부분에 보기흉한 결점이 없을것				양호
제품규격	ASTM B 209(AL SHEET)
원재료 성질 및 시험분석 성분	성 질
	인장강도(kgf/㎠)		연신율(%)		굽힘시험(180˚ 밀착)
	13		5		균열없음
	시험성적성분(Test Results) Chem ical composition(%)
	Si	Fe	Mn	Mg	Zn	Cu	Al
	0.04	0.38	0.02	0.017	0.01	0.011	95.522
