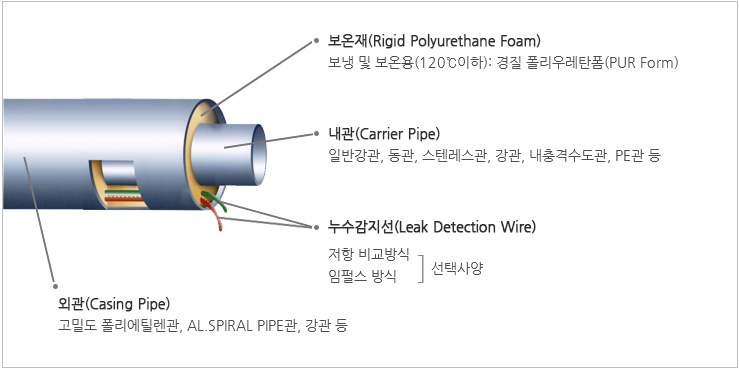

이중보온관의 개요

기존 배관 보온(보냉) 작업 시 유리면, 암면, 펄라이트 등의 단열재를 사용하여 외부 Casing작업하는 복잡한 현장보온 배관 방식과는 달리, 단열재 중 보온성이 가장 우수한 경질폴리우레탄폼을 사용하여 Jacket Pipe 포함 공장에서 완벽하게 보온 제작되어진 배관을 말한다.

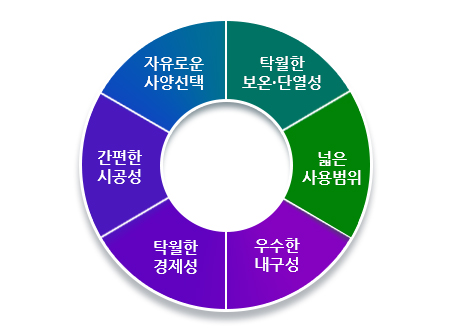

이중보온관의 특징

자유로운 사양 선택

• 내관, 보온재, 외관의 재질 및 규격에 관계없이 자유로운 호환 생산 가능
• 내관(외관) : 강관, STS관, 내충격수도관, 동관, PE관, AL. Spiral관 외에 종류 및 사양에 관계없이 자유로운 호환 생산 가능
•보온재 : 두께에 관계없이 호환 생산 가능

간편한 시공성

• 파이프 및 각종 Fitting류가 공장에서 보온화되어 제품이 생산되므로 시공 시 기존 보온방법과는 달리 공사기간과 경비가 절감되고 완벽한 보온공사가 가능

탁월한 경제성

• 배관시공 시 현장 보온작업이 불필요하므로 시공비 및 공사기간 단축
• 탁월한 보온재를 사용하여 열손실량이 거의 없으므로 유지비(운전비) 절감
• 정기적인 보온재 교체 및 수리 불필요

우수한 내구성

• 외부와 완전히 차단되어 수분, 공기, 박테리아 유입 등의 염려가 없으므로 수명 및 보온효과 우수
• 지중 및 수중 정전기에 의한 내관 부식이 미비

넓은 사용 범위

• 온도, 압력, 유체종류의 제한이 거의 없음
• 사용 온도 : -60℃ ~ 600℃
• 적용 유체 : 증기(Steam), 냉. 온수, 응축수, 기타 화학류 등

탁월한 보온 단열성

• 현존 보온재 중 열전도율이 가장 낮은 경질 폴리우레탄폼(Rigid Polyurethane Foam)을 단열재로 사용하여 단열성이 우수함
• 120℃ 온수를 40㎞ 수송 시, 온도 강하는 1℃ 미만

각종 단열재의 열전도율 비교표

단열재	열전도율(㎉/mh℃)	동일 연손실량일때의 단열두께 비교(㎜)	종류
경질 폴리우레탄 폼	0.025 이하	10	보온통 1호
유리면	0.037 이하	14.6	보온통 2호
암면	0.040 이하	16.0	보온통
규산칼슙(시리카)	0.042 이하	16.3	보온통 2호-17
발포 폴리스틸렌	0.033 이하	13.2	보온통 1호
