시공설계 개념도

환경과 사람
먼저 생각하는 시공을 하겠습니다.

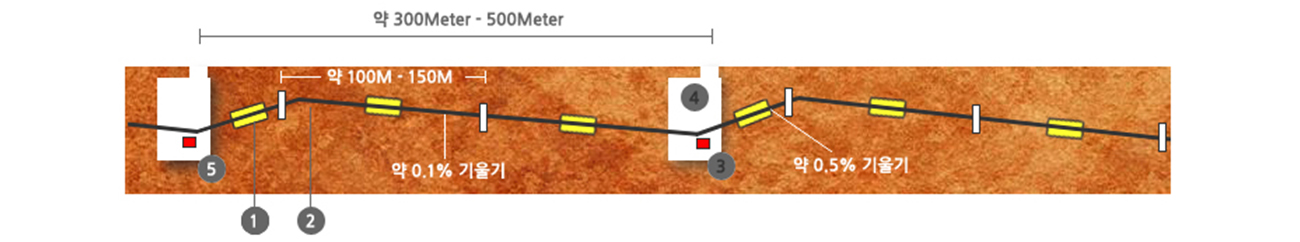

시공설계

1. Slip Joint 매립형으로 일반적으로 맨홀이 필요치 않음

2. Anchor : Concrete Block이 필요치 않음

3. Steam trap, Vacuum socket, Pressure gage …(④안에 설치됨)

4. Manhole Entry Unit : 내관과 외관 사이의 공간(Ring Space)이 진공을 유지할 수 있게되며 수분이나 이물질 침투방지 역할과 움직임이 가능하고 밀폐가 가능하도록 설계됨. 맨홀이 주 배관의 측면에 설치되므로 분기배관과 같은 규격임




설계개요도

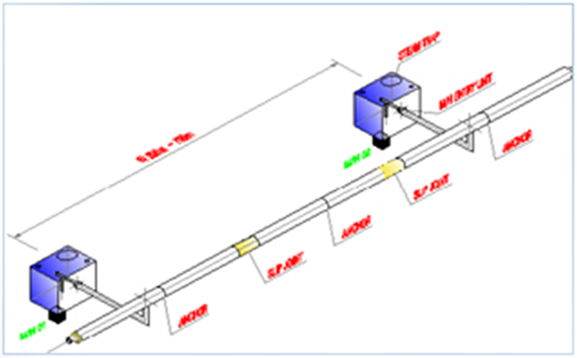

직매용 Slip Joint를 적용하는 타입


- 맨홀에는 Steam Trap위주로 설치됨

- 맨홀간격 약 300 Meter - 700 Meter

- 맨홀크기가 소형임

- 직매형 Slip Joint적용으로 시공이 용이함

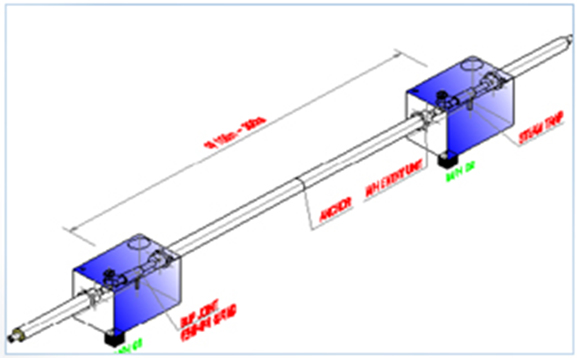

Slip Jont를 맨홀 내에 설치하는 타입


- 맨홀에는 Slip Joint + Steam Trap위주로 설치됨

- 맨홀간격 약 150 Meter - 300 Meter

- 맨홀크기가 대형임

- 노즐형 Slip Joint적용으로 보수가 용이함

- 진공이 맨홀에서 단절됨
